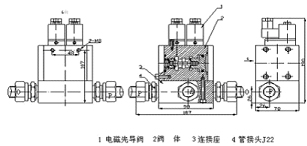

四、外形及安裝尺寸

五、動作程序

一、 自動操作：（條件為P腔通入壓力氣體，二個電磁先導閥的手動旋鈕必須處于 “一” 的位置。）

① 開啟：當二位三通電磁先導閥通電時，主閥在活塞的作用下開啟，壓力氣體從P腔進入A腔， 同時行程閥開啟，實現先導閥在斷電情況下，主閥保持現有的工作狀態。

② 關閉：當二位三通電磁先導閥通電時，主閥壓差的作用下關閉，同時行程閥關閉，實現先導閥斷電后，復位狀態自保持。

二、 手動操作（條件為P腔進入壓力氣體，電磁先導閥處于斷電情況下。）

    ① 開啟：在二位三通電磁先導閥的手動旋鈕處于與縱軸平行的“一”位置情況下，旋轉二位三通電磁先導閥的手動旋鈕，實現開啟手動操作，動作程序如自動開啟程序。

    ② 關閉：旋轉二位三通電磁先導閥的手動旋鈕，實現關閉手動操作，動作程序如自動關閉程序。

三、原始記憶功能：當電源及氣源都消失的情況下，主閥在彈簧的作用下處于關斷的原始狀態。
